概述
1.1. 产品适用范围

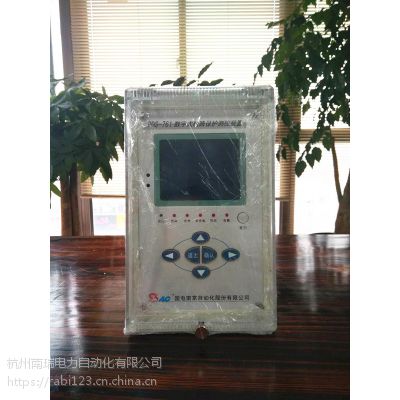

PDS－760 系列数字式保护测控装置是我公司推出的全系列保护测控装置，主要适用于发电厂厂用电、大型厂矿及企业厂用电部分。产品包括馈电线路保护、并联电容器保护、电动机保护、厂用变压器保护、备用电源自投、厂用电源切换等。也可适用于 35/66kV 及以下电压等级变电站，与 PDS 系列其他产品一起可以构成变电站自动化系统（SAS）及发电厂电气自动化系统（ECS）。
1.2. 产品特点
◆ 统一的硬件和软件平台：采用 Freescale(Motorola)的 32 位微处理器为核心，系列产品均在统一的硬件平台上开发。在统一硬件平台的基础上采用了统一的软件平台，软件平台采用了国际流行的嵌入式操作系统及***语言编程。模块化程度高，具有很高的运行可靠性。
◆ 结构紧凑：机械结构上采取了紧凑型设计和密封式机箱，可适用于恶劣的现场条件下，特别适合下放安装于开关柜。
◆ 高可靠性：电气设计上，主要插件－主处理器板采用六层印制板的电气设计，主要元件全部采用进口器件，所有输入、输出接口均带有隔离和保护措施，***了装置电气设计上的高可靠性；电源和显示模块采取了宽温设计，有很宽的温度适用性；产品均通过
了检测机构的全部型式试验的测试，可靠性很高。
◆ 良好的电磁兼容性能：系列产品均按照电力行业的电磁兼容标准设计，并通过了检测机构严格的 EMC 测试，同时在软件上也采取了大量的冗余设计，***了产品在恶劣电磁环境下的适应性。
◆ 产品种类齐全：该系列产品涵盖了发电厂厂用系统及工矿企业的所有保护功能，设备齐套性很强。

◆ 适用于现场的通讯接口：考虑到发电厂及工矿企业的使用环境，配置了***的现场总线通讯接口，包括独立的、双路冗余的 CAN－BUS 接口，以及可扩展的Profibus －DP 总线接口（选配），同时还有常规的 RS－485 接口，可以方便的组成间隔层的通讯网络

◆ 友好的用户界面：系列产品的人机交互界面采用了工业级宽温型 320×240 的超大屏幕蓝屏液晶显示器（LCD），所有操作菜单均为全汉化，并有详细的操作提示。
◆ 运行维护方便：装置具有全面的实时自检功能，装置或系统的任何异常均可在界面上以报文反映；正常运行时装置 LCD 上实时显示设备的运行工况；装置所有接插件均可插拔，包括交流输入端子，大大方便了装置的维修更换。

PDS760系列

PDS761    线路保护装置

PDS763    电容器保护装置

PDS765    变压器保护装置

PDS766     电动机保护装置

PDS768    备用电源切换装置

PDS794    PT保护装置
